VLAN Yapılandırması

VLAN (Virtual LAN), Sanal yerel alan ağı anlamına gelen VLAN, yerel ağ içerisinde çalışma grupları oluşturmak, yerel ağı anahtarlarla bölmektir.

Antikor VLAN tanımlarının yapıldığı bölümdür. Switchlerde yapılan VLAN ayarları AntiKor’da bu bölümde düzenlenir. Hangi VLAN tagına hangi IP adres grubunun dağıtılacağı belirlenir.
Hangi IP adresine NAT yapılacağı Global NAT menüsünden belirlenmektedir.

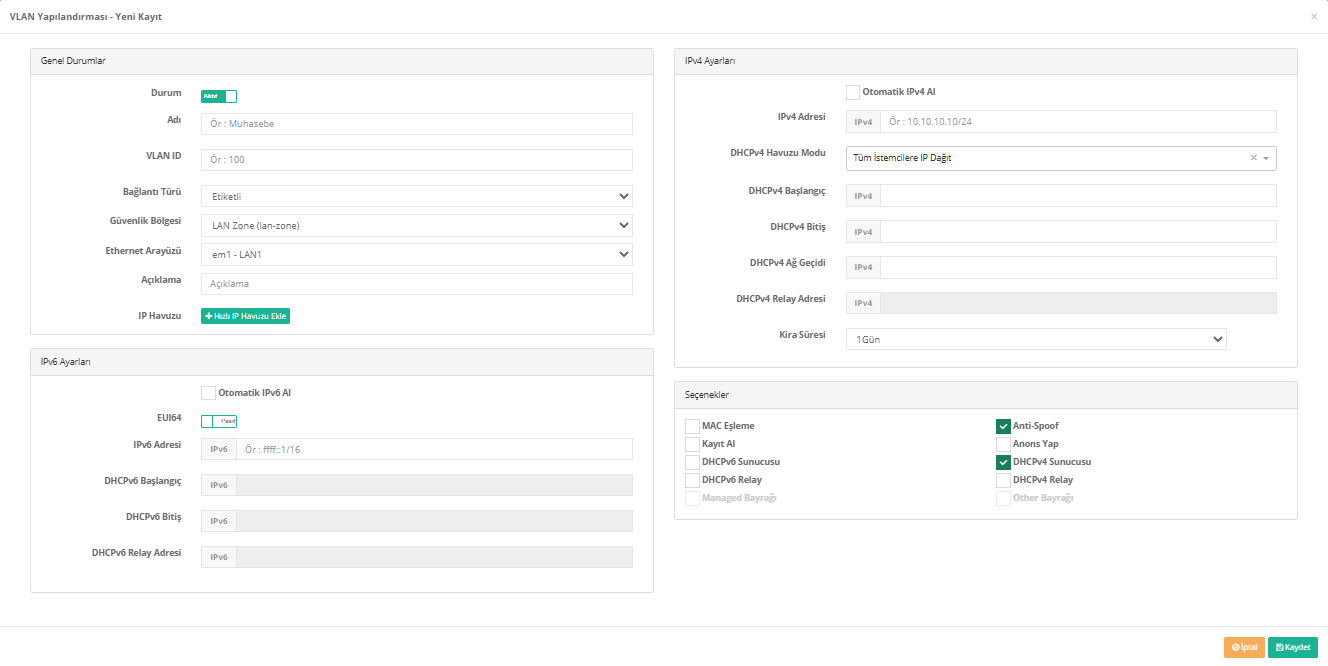

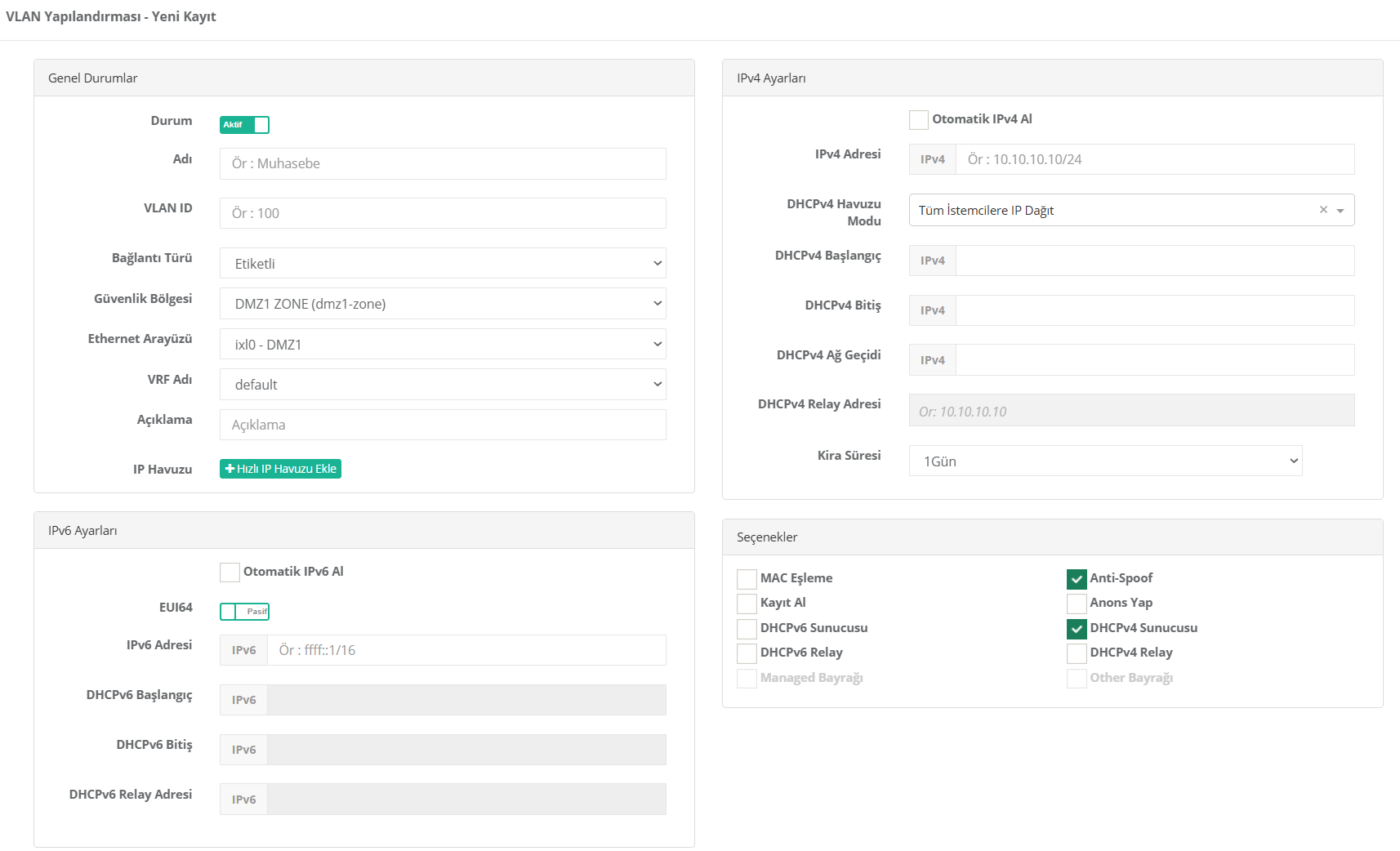

VLAN Yapılandırması Yeni Kayıt

Genel Durumlar

ALAN	AÇIKLAMA
`Durum`	Aktif ya da pasif olma durumu seçilir.
`Adı`	VLAN adı yazılır.
`VLAN ID`	VLAN numarası seçilir.
`Bağlantı Türü`	Etiketli, Yönlendirilmiş ya da Etiketli & PBR (Sadece ARP) türü seçilir. Yönlendirilmiş seçilirse, router alanına girilen IP adresi ile Statik Yönlendirme için otomatik kayıt girilebilir. Etiketli & PBR seçilirse Router alanına girilen IP adresi ile PBR için otomatik kayıt girilebilir.
`Güvenlik Bölgesi`	VLAN arayüzü için güvenlik bölgesi seçilir.
`Ethernet Arayüzü`	Kullanılacak Ethernet Arayüzü seçilir.

IPv4 Ayarları

ALAN	AÇIKLAMA
`IPv4 Adresi`	VLAN’ın antiKor da kullanılıcak olan IPv4 adresi girilir.
`DHCPv4 Başlangıç`	VLAN’da dağıtılacak olan IPv4 adreslerinin başlangıç IPv4 adresi girilir.
`DHCPv4 Bitiş`	VLAN’da dağıtılacak olan IPv4 adreslerinin son IPv4 adresi girilir.
`DHCPv4 Ağ Geçidi`	VLAN’a ait IPv4 ağ geçidi girilir.

IPv6 Ayarları

ALAN	AÇIKLAMA
`EUI64`	Aktive edildiği takdirde; Genişletilmiş Benzersiz Tanımlayıcı (Extended Unique Identifier), istemcinin 48 bitlik Ethernet MAC adresini kullanarak 64 bitlik Arayüz Kimliği oluşturmak için bu 48 bitlik adresin ortasına 16 bit yerleştirir.
`IPv6 Adresi`	VLAN’ın antiKor da kullanılıcak olan IPv6 adresi girilir.
`DHCPv6 Başlangıç`	VLAN’da dağıtılacak olan IPv6 adreslerinin başlangıç IPv6 adresi girilir.
`DHCPv6 Bitiş`	VLAN’da dağıtılacak olan IPv6 adreslerinin son IPv6 adresi girilir.

Seçenekler

ALAN	AÇIKLAMA
`MAC Eşleme`	IP adreslerinin MAC adresleri ile eşleşip eşleşmeyeği seçilir.
`Kayıt Al`	Kayıt al sisteminin aktif olması istenir ise seçilir.
`Anons Yap`	Eklenen IP adresi için anons işlemi (BGP kullanılır) yapılacaksa seçilir.
`DHCPv4 Sunucusu`	DHCPv4 kullanılıp kullanılmayacağı seçilir.
`DHCPv6 Sunucusu`	DHCPv6 kullanılıp kullanılmayacağı seçilir.
`DHCPv4 Relay`	Gelen DHCP mesajlarını belirli bir DHCPv4 sunucusuna iletir.
`DHCPv6 Relay`	Gelen DHCP mesajlarını belirli bir DHCPv6 sunucusuna iletir.
