IPv6 6to4 Tünelleme Yapılandırması

Topoloji

Not: Router, Antikor IPv4 adresleri aynı blok içerisindeyse Backbone ihtiyacı bulunmamaktadır.

Not: Verilen IP adresleri temsili olmakla birlikte, kendi ağ topolojinize uygun IP adresi vermeniz daha iyi olacaktır.

---

Not: İstemcilerde Windows işletim sistemine göre ayar girilmiştir.

Not: İstemcilerin güvenlik duvarları kapalı olmalıdır.

---

Adım 1

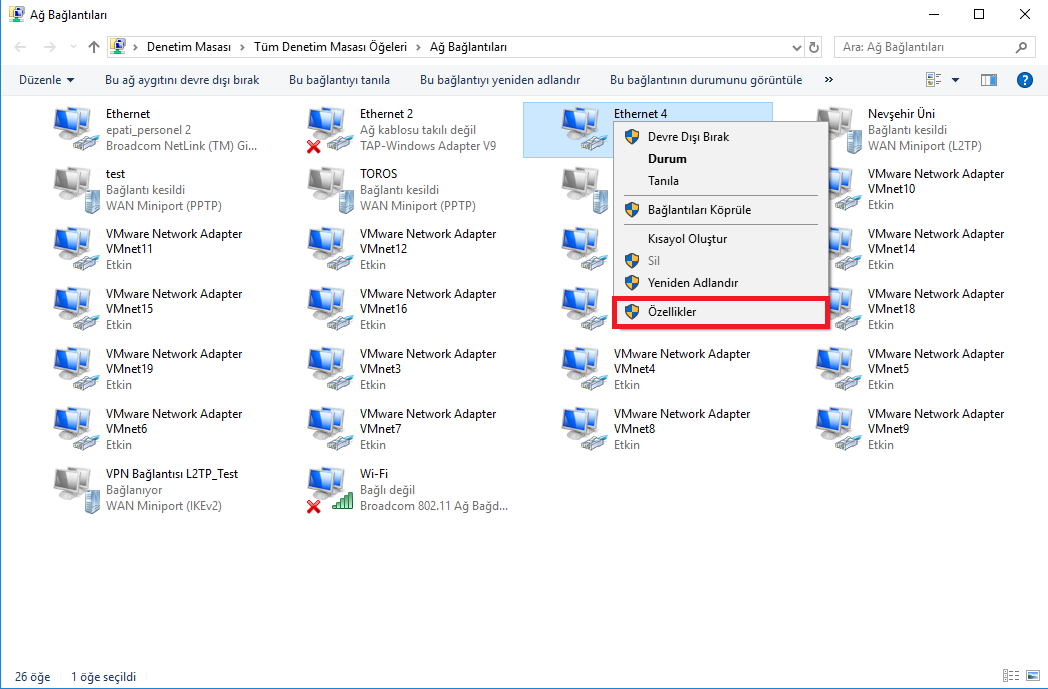

• 10.2.1.189 ve 10.2.4.20’nin arkasındaki istemci için sırası ile Denetim Masası, Tüm Denetim Masası Öğeleri, Ağ Bağlantıları‘na tıklanır.

• Antikor’a bağlı ethernet için Özellikler‘e tıklanır.

• Sadece IPv6 açık olacak ve IPv4 kapatılacak. IP adresleri elle verilecek.

• 10.2.1.189 arkasındaki istemci için IPv6 ayarları:

• 10.2.4.20 arkasındaki istemci için IPv6 ayarları:

---

Adım 2

10.2.1.189 Antikorunun LAN Yapılandırması

10.2.4.20 Antikorunun LAN yapılandırması

Not: Ağ yapılandırması yapıp tanımları uyguladıktan sonra istemci Antikor’a ulaşabilmelidir.

---

Adım 3

• IPv6 6to4 tünelleme

• Tünelleme Aktif edilir.

• IPv6 6to4 Tünelleme Sayfasında Çıkış IP Adresi WAN Seçilir.

• 6to4 IPV6 Adresi Kopyalandıktan sonra, 10.2.4.20 Antikor WAN Bacağında IPv6 Ağ geçidi olarak yazılır.

10.2.1.189 IPv6 6to4 Tünelleme’de bulunan 6to4 IPv6 Adresi kopyalanır.

10.2.4.20 WAN IP ayarlarında, IPv6 Ağ geçidi olarak; 10.2.1.189’da kopyaladığımız 6to4 IPv6 Adresi yapıştırılır.

10.2.4.20 IPv6 6to4 Tünelleme’de bulunan 6to4 IPv6 Adresi kopyalanır.

10.2.1.189 WAN IP ayarlarında, IPv6 Ağ geçidi olarak; 10.2.4.20’de kopyaladığımız 6to4 IPv6 Adresi yapıştırılır.

• Tanımlar Uygulanır.

---

Test Etme

• İstemciler birbirine ping atar. İstemciler birbirine ping atmadığı gözlemlenmişse; her iki antikor için güvenlik kurallarında IPv6 için NATsız geç kuralı yazılır.

• Tcpdump trafiğinde, WAN Bacağında IPv6 trafiği IPv4 trafiğini içinde olacak şekilde görüntülenmesi beklenir. Şayet trafikte sadece IPv6 adresleri varsa yapılandırmanızı tekrar gözden geçirmeniz gerekmektedir.
